Métodos de fiação de disjuntores CC 1P/2P/3P/4P em sistemas de fonte de alimentação UPS

Na configuração dos sistemas de fonte de alimentação UPS, os disjuntores CC desempenham as funções duplas de isolamento e proteção contra sobrecorrente para circuitos de bateria. Diferentes tipos de fontes de alimentação UPS correspondem a diferentes tensões e correntes nominais da bateria, exigindo assim a adaptação de disjuntores CC com diferentes contagens de pólos. Este artigo detalhará os vários métodos de fiação de disjuntores CC 1P/2P/3P/4P aplicados em sistemas UPS.

1. Os disjuntores possuem parâmetros padrão, incluindo tensão nominal e corrente nominal (para tipos 1P). Quando esses parâmetros não atendem aos requisitos de tensão e corrente da bateria, a tensão e a corrente operacionais podem ser aumentadas adicionando o número de pólos do disjuntor e adotando configurações de conexão série-paralelo. Especificamente, a conexão em série aumenta a tensão enquanto a conexão paralela aumenta a corrente.Aqui, tomamos uma tensão nominal de 250V como exemplo.

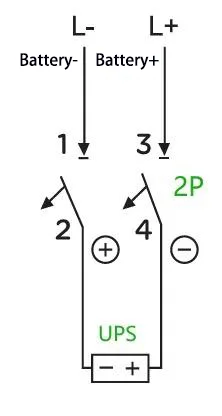

UM:Por exemplo: Para um UPS com capacidade de 40 kVA e uma sequência de baterias nominal de 32 células (tensão de carga de equalização: 14 V × 32 = 448 V; também existem baterias com tensão de carga flutuante de apenas 13,6 V, que é usada aqui apenas para fins ilustrativos), a corrente operacional máxima é calculada como 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A (assumindo um fator de potência de 1,0, uma eficiência de 90% e uma tensão de corte definida pelo UPS de 10 V por célula). Neste caso, um disjuntor 2P 500 V 200 A é suficiente. O método de fiação é o seguinte:

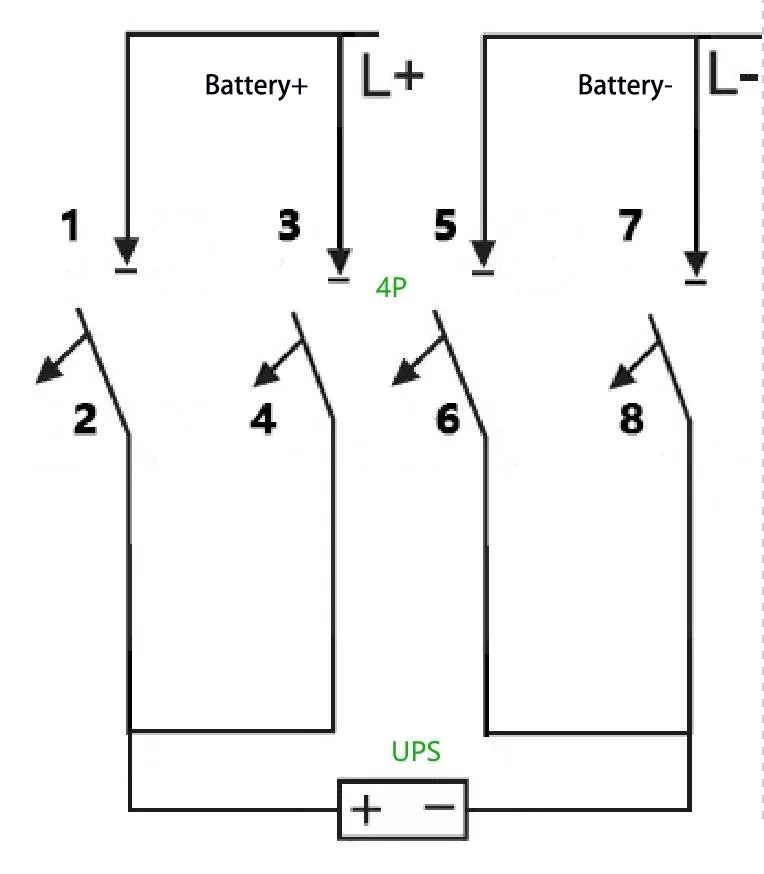

B:E se for usado um disjuntor 2P 500 V 100 A? Este requisito pode ser atendido com um disjuntor 4P – especificamente, colocando em paralelo dois conjuntos de disjuntores 2P para aumentar a capacidade de transporte de corrente. O método de fiação é o seguinte:

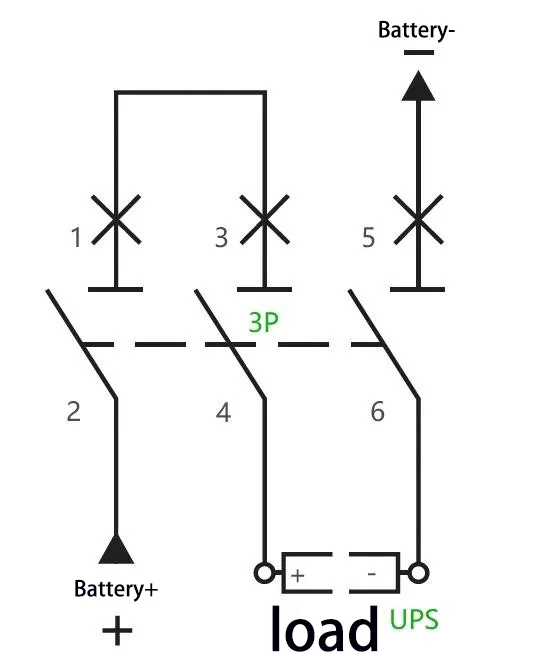

C:Por exemplo: Para um UPS com capacidade de 40 kVA e uma sequência de baterias nominal de 40 células (equalizando a tensão de carga: 14 V × 40 = 560 V), a corrente operacional máxima é calculada como 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Um disjuntor 3P 750 V 150 A pode ser adotado, com dois de seus pólos conectados em série. O método de fiação é o seguinte:

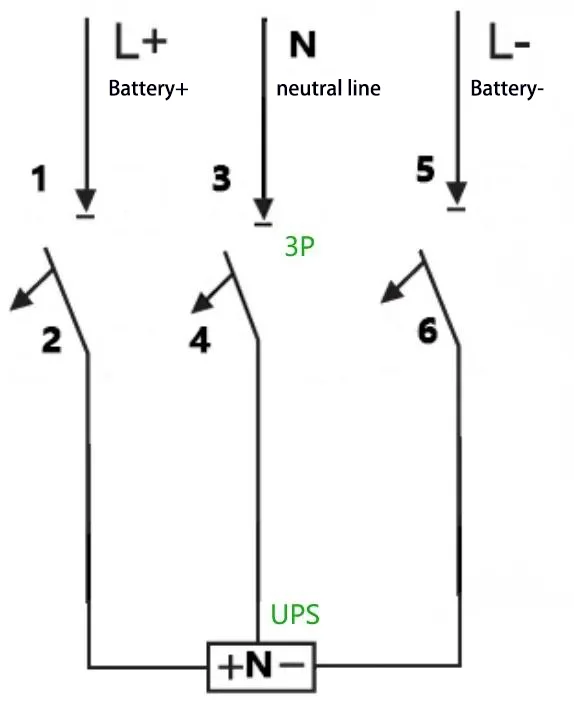

D:Por exemplo: Para um UPS com capacidade de 40 kVA, uma sequência de baterias nominal de 32 células e conexão de fio neutro (equalizando a tensão de carga: 14 V × 32 = 448 V, ou seja, ±224 V), a corrente operacional máxima é calculada como 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A. Um 3P 500 V 200 Um disjuntor pode ser adotado e o método de fiação é o seguinte:

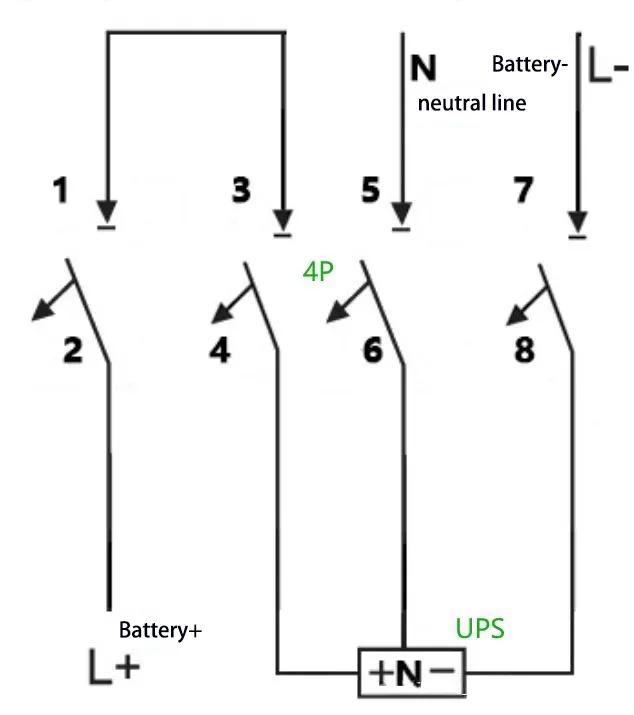

E:Por exemplo: Para um UPS com capacidade de 40 kVA, uma sequência de baterias nominal de 40 células e conexão de fio neutro (equalizando a tensão de carga: 14 V × 40 = 560 V, ou seja, ±280 V), a corrente operacional máxima é calculada como 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Um 4P 750 V Pode ser adotado um disjuntor 150, com dois de seus pólos conectados em série. O método de fiação é o seguinte:
