Disjuntores CC para Painéis Solares

ICHYTI é um fabricante e fornecedor de disjuntores CC de larga escala para painéis solares na China. Somos especializados em componentes elétricos solares há muitos anos. Nossos produtos têm uma boa vantagem de preço e cobrem a maior parte dos mercados europeus. Estamos ansiosos para nos tornarmos seu parceiro de longo prazo na China.

Enviar consulta Baixar PDF

Descrição do produto

Os disjuntores de corrente contínua do fabricante chinês ICHYTI para painéis solares consistem em componentes como caixa, mecanismo operacional, proteção contra sobrecarga térmica, disparo eletromagnético, sistema de contato e sistema de arco. Sua estrutura de design exclusivo pode fornecer funções de proteção contra sobrecarga e curto-circuito. Além disso, a adição de um forte sistema de arco magnético permanente melhora ainda mais a capacidade de curto-circuito do produto, atingindo um nível de 6KA.

ICHYTI disjuntores dc para painéis solares Parâmetro (Especificação)

Modelo do produto		NBL7-63
Pólo		1P	2P	4P
Quadro atual		63A
Corrente Nominal	Em	6, 10, 16, 20, 25, 32, 40, 5		0, 63A
Tensão nominal de trabalho	Ue(DC)	300V	500/600/1000V	1000V
Tensão nominal de isolamento	interface do usuário	1200V
Tensão suportada por impulso nominal	Uimp	6kV
Capacidade de interrupção	leu	6KA
Característica de Desarme		C
Tipo de disparo		Termomagnético
Vida elétrica	Real	500 ciclos (quadro 63A)
	Padrão	300 ciclos
Vida Mecânica	Real	10.000 ciclos (quadro 63A)
	Padrão	9700 ciclos
Categoria de sobretensão		III
Grau de Poluição		3
Proteção de entrada		Porta de fiação IP40 IP20
Resistência à Umidade e ao Calor		Classe 2
Capacidade do terminal		2,5 x 35 mm2
Torque de Fixação dos Terminais		2,0â3,5Nm
Temperatura ambiente		-30â~+70°C
Temperatura de armazenamento		-40â~+85â
Método de instalação		DIN
Padrão		IEC60947-2

ICHYTI disjuntores dc para painéis solares Recurso

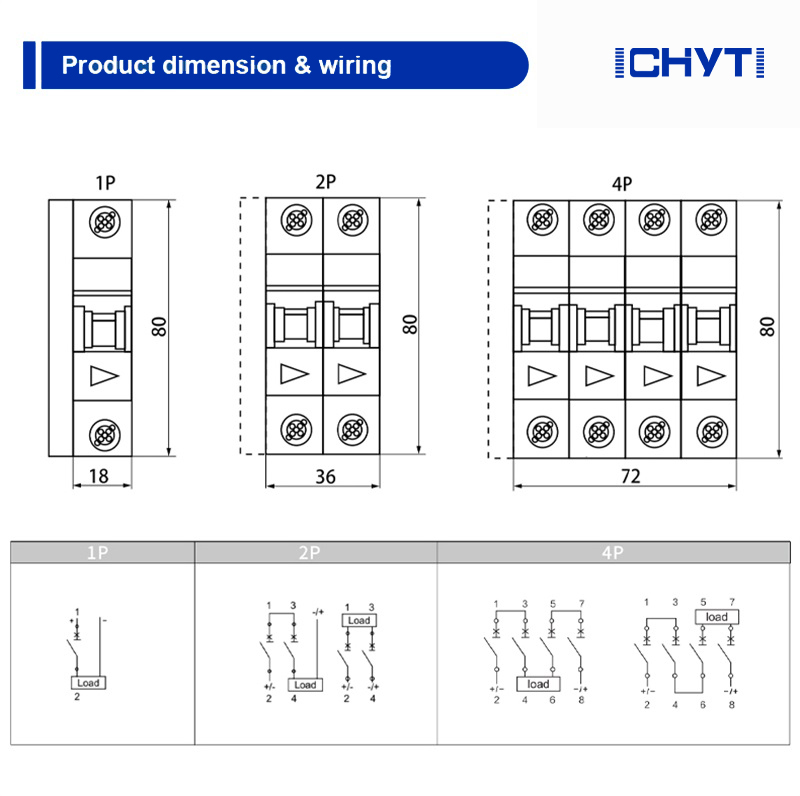

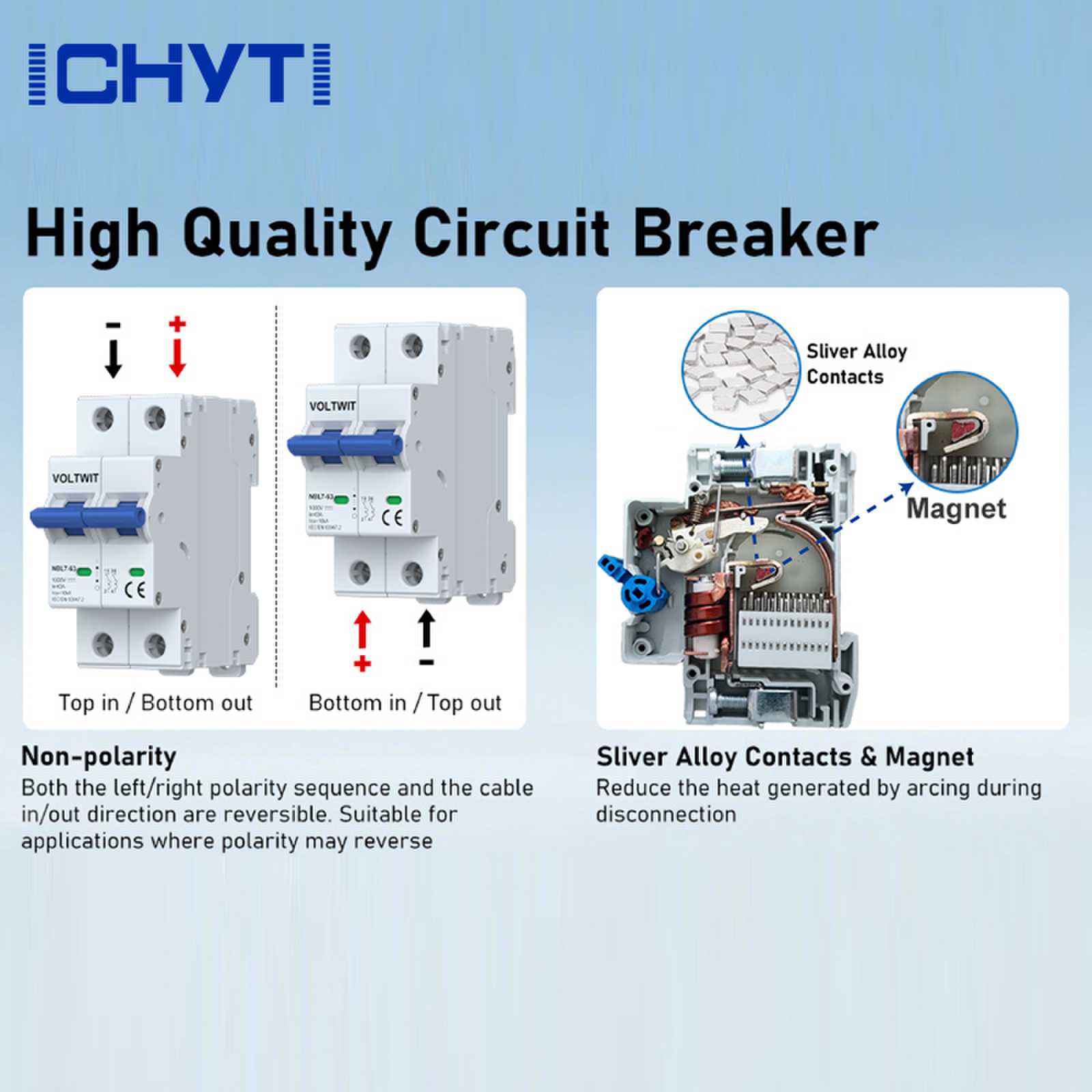

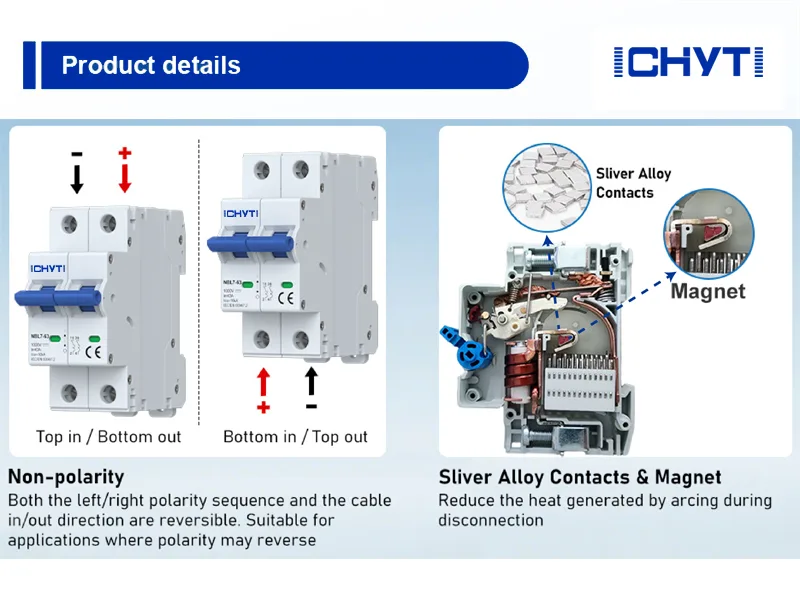

◉ Ao fazer a fiação, é necessário prestar atenção aos pólos positivo e negativo da fonte de alimentação. A fonte de alimentação precisa entrar por cima e sair por baixo, devido às características de design da entrada da fonte de alimentação;

◉ Fácil instalação, que pode economizar cabos;

◉ Pode ser usado para proteção de cargas resistivas e indutivas com baixa corrente de energização, com eficiência de proteção de 5-10In;

◉ Adequado para famílias, escritórios, construção e campos industriais.

ICHYTI disjuntores dc para painéis solares Detalhes

◉ Indicação visual vermelha e verde: Mude o status, claro de relance.

◉ Alça de espessura dupla: ao mesmo tempo, pode aumentar a plenitude e o conforto da operação.

◉ Material retardador de chamas de PC: revestimento retardador de chamas de PC, com resistência a altas temperaturas, sem deformação, aparência bonita e suave, não é fácil de usar, bom desempenho antienvelhecimento.

◉ Design de resfriamento superior: dissipação de calor eficaz, reduz a falha causada pelo superaquecimento do disjuntor.
