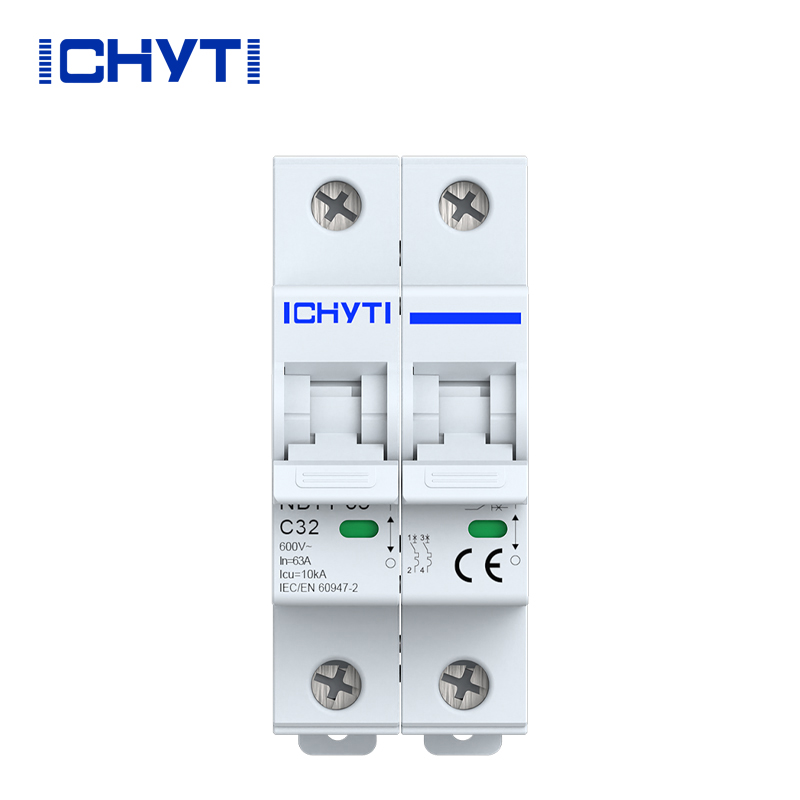

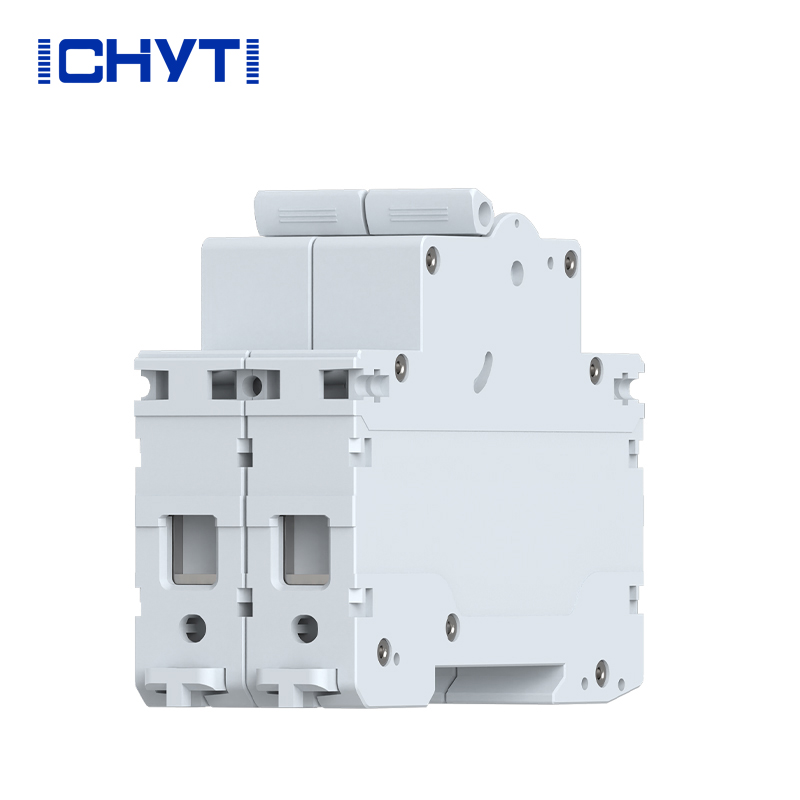

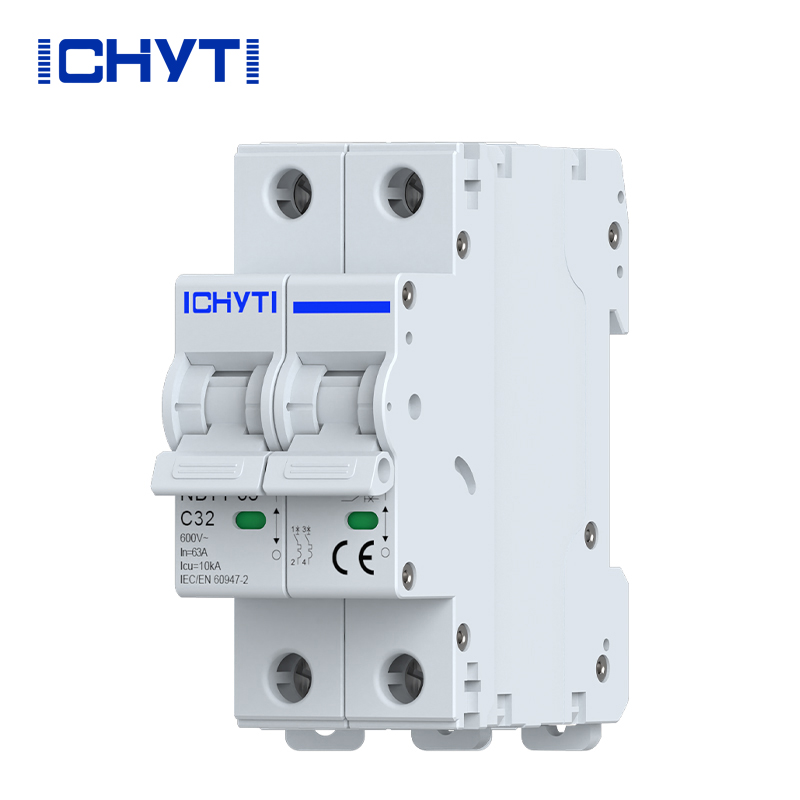

Disjuntor fotovoltaico CC

ICHYTI O mais novo disjuntor pv dc Made in China não tem a capacidade de mudar de marcha com carga, enquanto os disjuntores DC são adequados para situações em que os requisitos de tensão não são altos e ajustes frequentes não são necessários, como circuitos de iluminação e eletrodomésticos.

Enviar consulta Baixar PDF

Descrição do produto

Este disjuntor pv dc China ICHYTI em estoque é adequado para proteção contra sobrecarga e curto-circuito em sistemas DC e é adequado para equipamentos DC e equipamentos elétricos com correntes nominais abaixo de 63A e tensões nominais de 300V, 600V e 1000V. Este produto é amplamente utilizado em vários campos, como energia, correio, transporte, mineração e empresas, e atende aos padrões IEC60898-1 e GB140482. Comparado a produtos similares, este produto tem o nível de tensão nominal mais alto.

ICHYTI pv dc disjuntor Parâmetro (Especificação)

Modelo do produto		NBL7-63
Pólo		1P	2P	4P
Quadro atual		63A
Corrente Nominal	Em	6, 10, 16, 20, 25, 32, 40, 50z63A
Tensão nominal de trabalho	Ue(DC)	300V	500/600/1000V	1000V
Tensão nominal de isolamento	interface do usuário	1200V
Tensão suportada por impulso nominal	Uimp	6kV
Capacidade de interrupção	leu	6 KA
Característica de Desarme		C
Tipo de disparo		Termomagnético
Vida Elétrica	Real	500 ciclos (quadro 63A)
	Padrão	300 ciclos
Vida Mecânica	Real	10.000 ciclos (quadro 63A)
	Padrão	9700 ciclos
Categoria de sobretensão		III
Grau de Poluição		3
Proteção de entrada		Porta de fiação IP40 IP20
Resistência à Umidade e ao Calor		Classe 2
Capacidade do terminal		2,5 x 35 mm2
Torque de Fixação dos Terminais		2.0â 3.5Nm
Temperatura ambiente		-30âã+70â
Temperatura de armazenamento		-40âã+85â
Método de instalação		DIN
Padrão		IEC60947-2

Característica do disjuntor pv dc ICHYTI

◉ O design superior frontal torna a operação da alça mais confortável e segura;

◉ A vida mecânica excede 20.000 vezes, garantindo o uso a longo prazo;

◉ Cumpra os padrões GBT140482, IEC60947-2, requisitos ambientais RoHS da UE e certificações CCC e CE;

◉ Adequado para sistemas DC, especialmente sistemas de comunicação e fotovoltaicos.

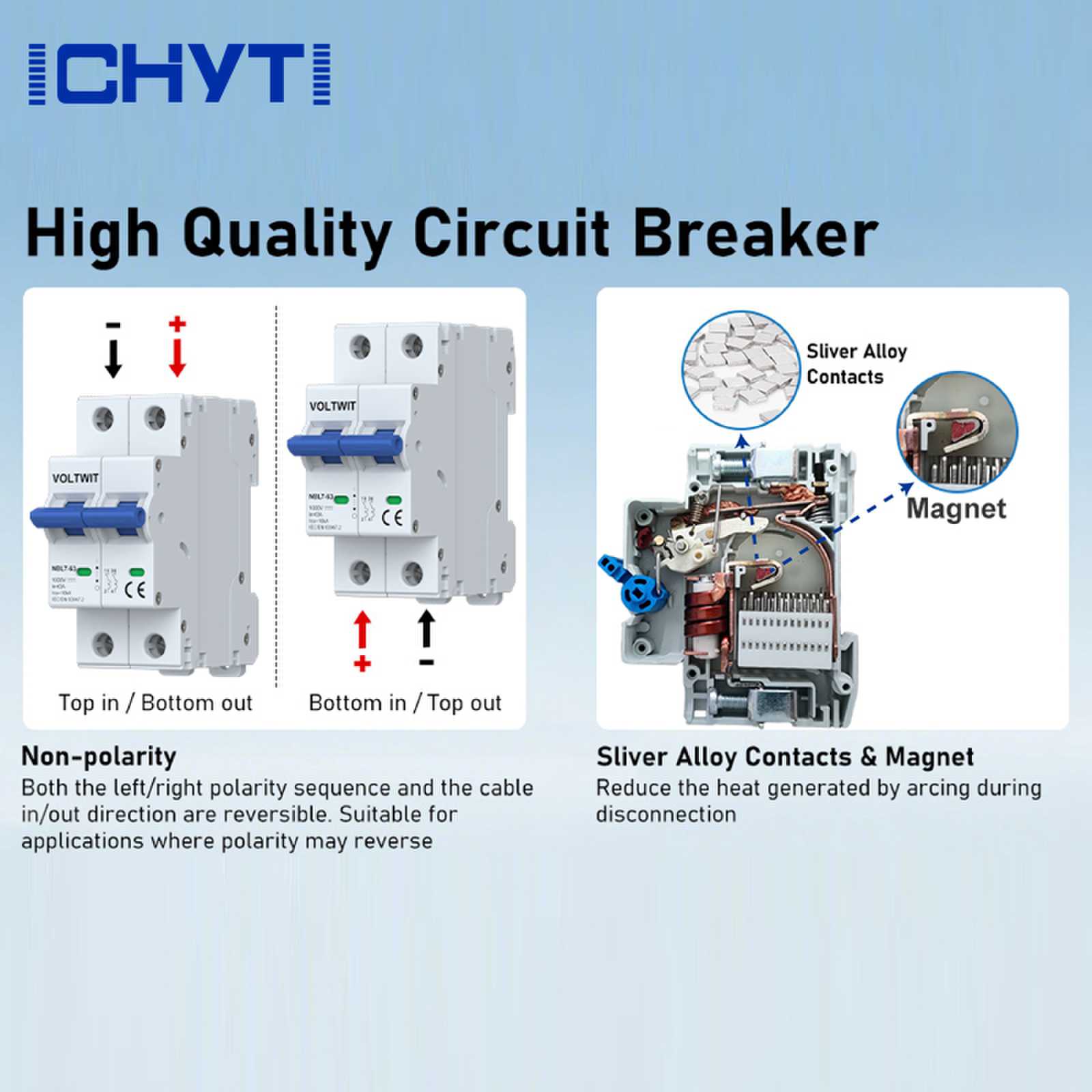

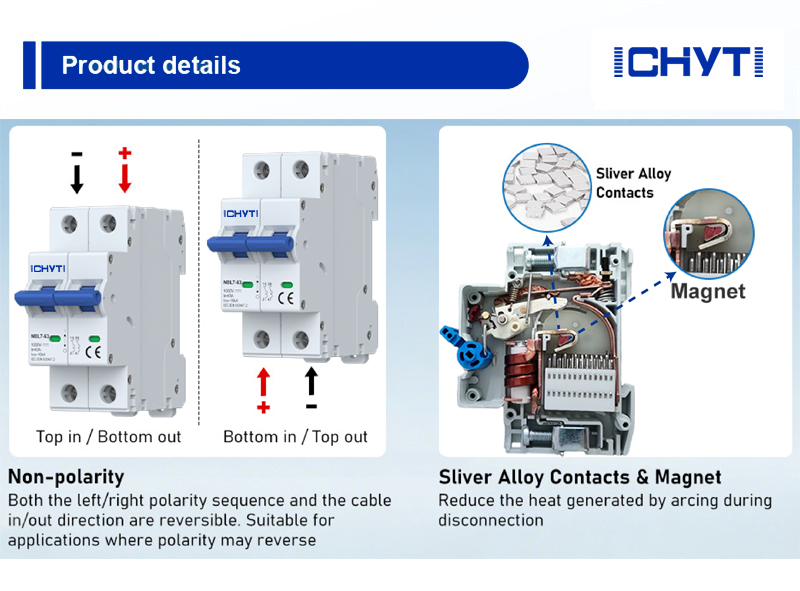

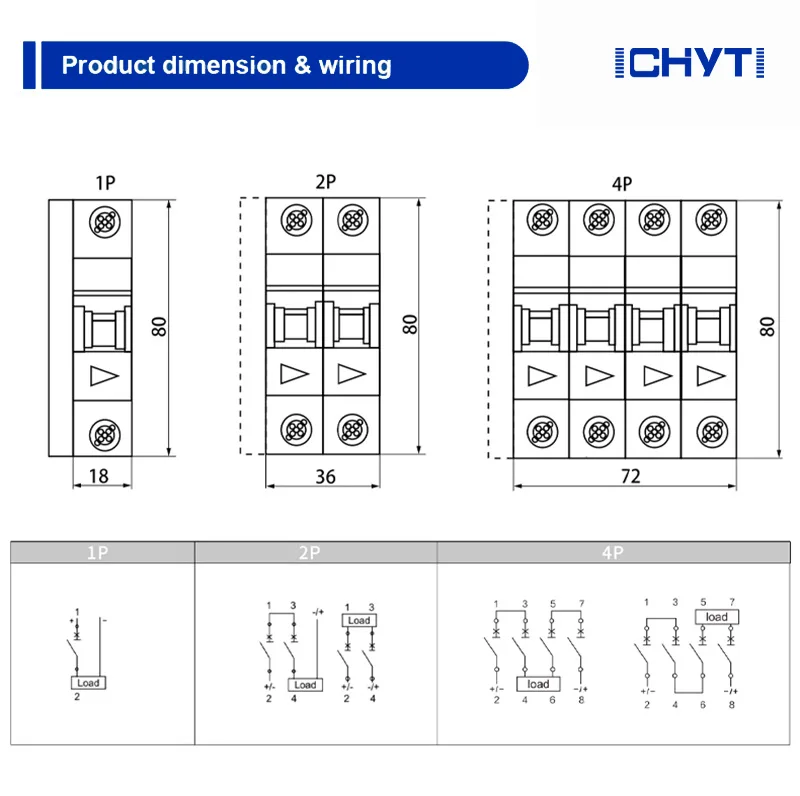

Detalhes do disjuntor pv dc ICHYTI

ICHYTI pv dc disjuntor Dificuldades de desenvolvimento

O desenvolvimento do disjuntor pv dc enfrenta duas dificuldades principais. Em primeiro lugar, a corrente do sistema CC não cruza naturalmente o zero, portanto, a tecnologia de extinção de arco não pode ser usada como disjuntores CA; Em segundo lugar, há um grande número de componentes indutivos no sistema DC, que armazenam uma grande quantidade de energia, aumentando a dificuldade de interromper as correntes de falha DC.
